Устройство и принцип работы

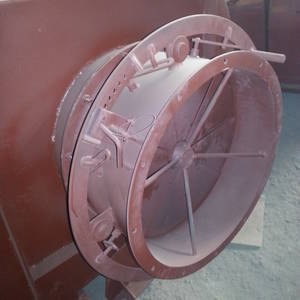

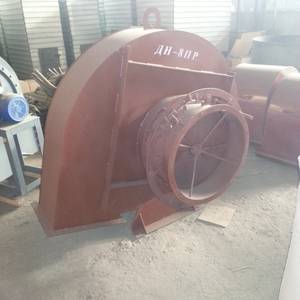

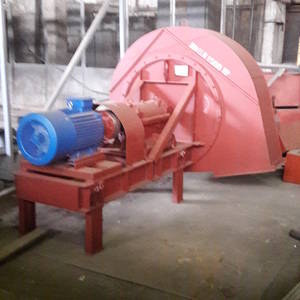

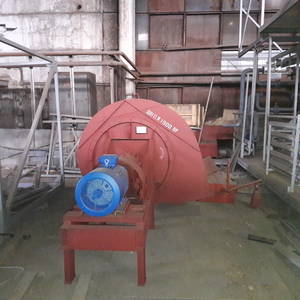

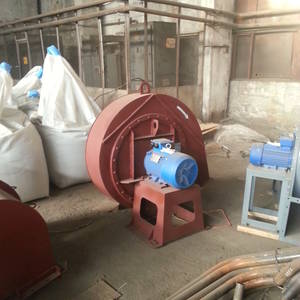

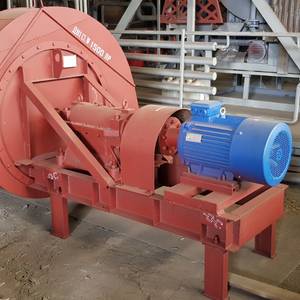

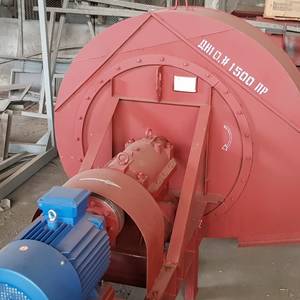

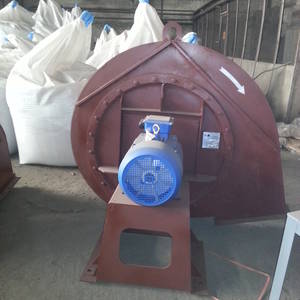

Дымосос типа ДН-12,5-1000 – это тягодутьевая конструкция, которая служит для очищения воздуха от продуктов горения. Структура устройства состоит из электродвигателя, рабочего колеса, всасывателя воздуха, опорной рамы и улитки. Механизм работает за счет электродвигателя, который приводит в действие рабочее колесо. Задымленный воздух попадает в дымоходы и за тем выходит.
Условное обозначение
Дымосос ДН-12,5 где:
- Д — дымосос;
- Н — нагнетающий;
- 12,5 — размер рабочего колеса в дециметрах.
Особенности и преимущества
Особенностью дымососа ДН-12,5-1000 является то, что он работает на одностороннее всасывание. Используют их, чтобы нагнетать приточный воздух к топкам котельных через газоходы, кроме того, могут использоваться, чтобы утилизировать дым (в случае применения с газомазутными отопительными котельными). Дым отводится благодаря созданию принудительной тяги.
- большая продуктивность работы (до 25 тонн пара в час);
- электропривод и двигатель закрыт кожухом (для защиты от попадания в механизм грязи и пыли);
- обладают высокими аэродинамическими показателями;
- вентилятор оборудован загнутыми назад лопастями, что способствует увеличению мощности тяги;
- могут работать в помещениях и на открытых площадках (температура в улитке не должна быть ниже — 30 0С);
- имеют более большую толщину стенок, что увеличивает долговечность агрегата;
- улитки изготавливаются из высокопрочной листовой стали.
Размещение и установка
Рама агрегата ДН-12,5-1000 размещается на подпружиненном основании, в котором выполнены технологические отверстия для крепления к установочной поверхности методом анкерного соединения. Монтаж основания к установочной плоскости выполняется через виброгасящие прокладки.
Эксплуатация и техническое обслуживание
Устройство ДН-12,5-1000 предназначено для эксплуатации в температурных условиях от - 30 до + 40 °C. Предельно допустимая температура рабочего потока (приточный воздух или дымовой газ) составляет 200 °C. Для повышения срока службы и эффективности работы оборудования рекомендуется установка газовых очистительных элементов в вытяжной магистрали. Во время эксплуатации ДН-12,5-1000 необходимо проводить техническое обслуживание (ТО), которое заключается в смазке трущихся деталей (валы, подшипники, втулки), протяжке резьбовых соединений и замене расходных элементов электропривода. Периодичность прохождения ТО регламентируется технической документацией на оборудование.
Комплектация
Дымосос ДН-12,5-1000 поставляется в заводской сборке с двигателем.
